3B SCIENTIFIC U45054 Magdeburger Platten

Beschreibung 3B SCIENTIFIC U45054 Magdeburger Platten

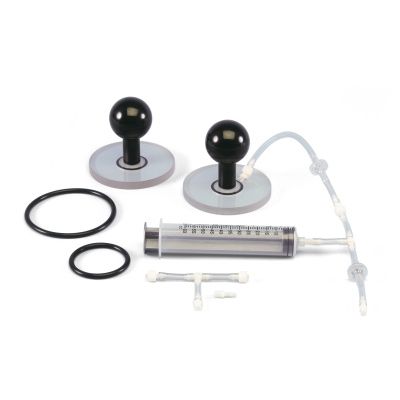

Der Gerätesatz Magdeburger Platten besteht aus zweiAcrylglasplatten mit Handgriffen und eingelegtemGummiring, die grobvakuumdicht zusammengesetztwerden können. Zwei verschieden große Dichtungsrin-ge erlauben den Vergleich der Wirkung des atmosphä-rischen Luftdrucks bei verschieden großen Kontakt-flächen. Eine Platte ist mit einem Flansch zum An-schluss eines Plastikschlauchs zum Evakuieren verse-hen. Die Evakuierung erfolgt durch eine einfache Hand-pumpe. Die Verbindung zur Handpumpe erfolgt überPlastikschläuche mit eingebauten Einwegventilen.Über ein zusätzliches T-Stück lässt sich ein Drucksensors(z.B. U44220) zur Messwertaufnahme mit einem Inter-face (z.B. LabPro U44000) anschließen.Der Vorteil der Magdeburger Platten gegenüber denüblichen im Unterricht benutzten Halbkugeln liegtdarin, dass, bedingt durch das flache Design, alle Kräf-te parallel auf die Platten wirken und sich so einfacheBerechnungen der Kräfte durchführen lassen.

Acrylglasplatten: 13 mm x 97 mm Ø
Dichtungsringe: 5 mm x 85 mm Ø innenund 95 mm Øaußen5 mm x 50 mm Øinnenund 60 mm Øauße
