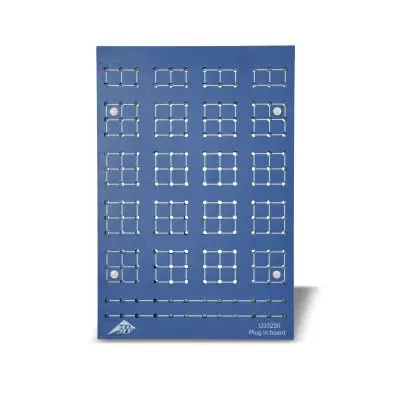

Steckplatte zum Aufbau von elektrischen und elektronischen Schaltungen mit Bauelementen im Steckergehäuse. Mit 4-mm-Buchsen auf Vorder- und Rückseite, die intern zu Leitungsquadraten mit je 9 Buchsen sowie zwei durchgehenden seriellen Anordnungen mit je 12 Buchsen verbunden sind. Einsetzbar horizontal auf dem Tisch liegend und vertikal in den Haltern für Weißwandtafeln (U10381 oder U10382).

Zwei unmittelbar nebeneinander angeordnete Steckplatten können durch die Steckelemente zu einem doppelt so großen Arbeitsplatz miteinander verbunden werden. Leitungsquadrate: 16 vollständige und vier halbe Buchsenabstände: 19 mm zwischen zwei Leitungsquadraten von Rand zu Rand 50 mm zwischen zwei Leitungsquadraten von Mitte zu Mitte Abmessungen: 300x200x24 mm³
